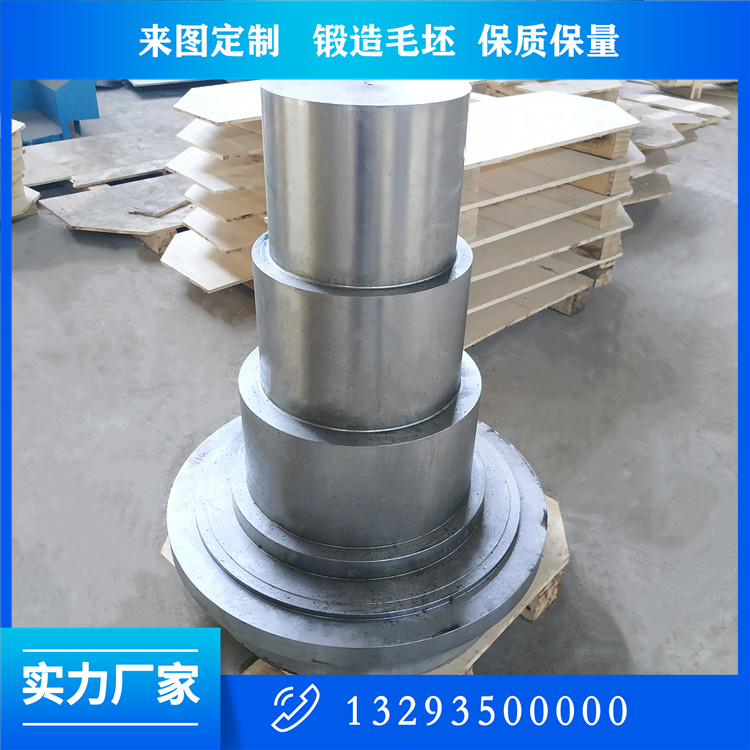

一、 軸類鍛件缺陷特點與檢測挑戰

常見缺陷類型：

內部缺陷：

夾雜物：硫化物、氧化物、硅酸鹽等，破壞材料連續性。

孔隙與縮松：鑄錠殘留或鍛造不當所致，是疲勞裂紋的起源。

白點：氫致裂紋，***危害性，通常位于鍛件心部大截面處。

內裂與鍛造折疊：由于工藝參數不當引起的內部裂紋或表面金屬折疊卷入內部。

表面缺陷：

裂紋：淬火裂紋、磨削裂紋、疲勞裂紋。

折疊：鍛造過程中形成的表面金屬重疊。

發紋：材料表面細小的線性缺陷。

檢測挑戰：

缺陷取向：軸的受力決定了其裂紋多為徑向或縱向，檢測方法必須能有效發現這些方向的缺陷。

幾何形狀：長徑比大，需要高效的掃查方式覆蓋全部體積。

粗晶問題：大型合金鋼軸心部晶?？赡艽执?，給超聲波檢測帶來噪聲干擾。

應力集中區：鍵槽、軸肩、油孔等區域是疲勞裂紋的高發區，需重點檢測。

二、 常見無損檢測方法淺析

根據軸的缺陷特點和服役要求，以下方法是***常用的組合。

1. 超聲波檢測 (Ultrasonic Testing, UT)

地位：軸類鍛件內部缺陷檢測的***主力和高要求項目的強制性方法。

應用：檢測內部夾雜、縮孔、白點、裂紋等幾乎所有內部缺陷。

常用技術：

縱波直探頭檢測：

方式：從軸的端面（兩端）或外圓表面進行掃查。

目的：主要用于發現與檢測面平行的缺陷，如與軸軸線垂直的橫向缺陷。從兩端掃查是檢測危害性大的徑向裂紋（白點、夾雜）***有效的方法。

橫波斜探頭檢測：

方式：從軸的外圓表面沿周向和軸向掃查。

目的：主要用于發現與檢測面有一定角度的缺陷，特別是軸向缺陷（如縱向裂紋）和表面缺陷。對軸肩等應力集中區的檢測很有效。

相控陣超聲檢測 (PAUT)：

優勢：現代高端趨勢。可電子控制聲束角度進行扇形掃描（S掃），一次放置探頭即可覆蓋大面積區域，檢測效率高，對復雜形狀（如軸肩、過渡區）的適應性極好，結果成像直觀，更易于缺陷評估。

2. 磁粉檢測 (Magnetic Particle Testing, MT)

地位：鐵磁性材料（絕大多數鋼軸）表面和近表面缺陷檢測的***方法。

應用：檢測表面和近表面（幾毫米內）的裂紋、折疊、發紋等線性缺陷。靈敏度極高。

磁化方法：

周向磁化：采用通電法或中心導體法，產生環繞軸周的磁場，用于發現軸向缺陷（如縱向裂紋）。

縱向磁化：采用線圈法，產生沿軸方向的磁場，用于發現周向缺陷（如橫向裂紋）。

要求：為確保不漏檢，必須至少在相互垂直的兩個方向上進行磁化檢測。

3. 滲透檢測 (Penetrant Testing, PT)

地位：用于非鐵磁性材料軸（如奧氏體不銹鋼、高溫合金軸）的表面開口缺陷檢測。

應用：檢測表面裂紋、孔隙等開口缺陷。

優點：設備簡單，操作靈活。

缺點：無法檢測近表面和內部缺陷，對表面清潔度要求高。

4. 渦流檢測 (Eddy Current Testing, ET)

應用：

主要用于近表面缺陷的快速檢測。

適用于棒材和坯料的在線自動化檢測，在鍛造前篩查材料。

可用于檢測表面淬火、滲碳層的質量。

三、 常用標準淺析

無損檢測必須依據標準執行，標準規定了方法、程序和驗收等級。驗收等級是質量要求的核心體現。

國際通用標準

ASTM (美國材料與試驗協會)：

超聲檢測：ASTM A388/A388M 《鋼鍛件超聲檢測方法》。這是***基礎、***廣泛引用的標準。

磁粉檢測：ASTM A275/A275M 《鋼鍛件磁粉檢測方法》。

滲透檢測：ASTM E165/E165M 《滲透檢測方法》。

ASME (美國機械工程師協會)：

ASME Boiler and Pressure Vessel Code, Section V 《無損檢測》。方法卷。

ASME Section VIII (壓力容器) 和 Section III (核電) 引用Section V，并規定了更嚴格的驗收標準。

ISO (國際標準化組織)：

ISO 10893-10 《管材的無損檢測 - 第10部分：無縫和焊接鋼管自動超聲檢測》（可用于棒坯料）。

ISO 9934 (磁粉檢測系列標準)。

國內常用標準 (中國)

國家標準 (GB/T)：

超聲檢測：GB/T 6402-2008 《鋼鍛件超聲檢測方法》。國內主導標準，等效于ASTM A388。

磁粉檢測：GB/T 15822.1~.3 《無損檢測 磁粉檢測》。

滲透檢測：GB/T 18851.1~.6 《無損檢測 滲透檢測》。

行業標準 (JB/T, NB/T) - 更具強制性和針對性：

機械行業 (JB/T)：如JB/T 4730.3-2005 《承壓設備無損檢測 第3部分：超聲檢測》，雖針對承壓設備，但其嚴謹性常被其他行業借鑒。

能源局 (NB/T) - 核電領域：如NB/T 20003.1~.5 《核電廠核島主設備無損檢測》。核電用軸要求極端嚴格，驗收等級通常為1級（***高級）。

汽車、船舶、航空航天：各有其行業標準，均對軸類零件有詳細規定。

驗收等級的意義

標準中的驗收等級（如GB/T 6402中的1級、2級、3級）是判廢的依據。等級數字越小，要求越嚴格。

3級：用于一般用途的軸。

2級：用于較重要的、承受較高載荷的軸（如重型機械、船舶推進軸）。

1級：用于***關鍵的軸（如核電主軸、航空發動機轉子、汽輪機轉子）。不允許有任何當量超過規定值的缺陷存在。

四、 檢測工藝路徑選擇總結

對于一個軸類鍛件，典型的無損檢測流程如下：

坯料/棒料：可采用超聲波檢測或渦流檢測進行初步篩查，剔除有嚴重缺陷的材料。

鍛造及粗加工后：進行100%超聲波檢測，檢查鍛造過程中產生或暴露的內部缺陷。

熱處理（調質）后：進行100%磁粉檢測（MT） 或滲透檢測（PT），檢查熱處理過程中產生的表面裂紋（如淬火裂紋）。

精加工（磨削）后：必須再次進行100%磁粉檢測（MT），檢查磨削裂紋。

***終檢驗：對關鍵區域（如鍵槽、R角）進行磁粉檢測復檢。

***終，對于一根重要的軸，其標準無損檢測組合是：

100% Ultrasonic Testing (UT) + 100% Magnetic Particle Testing (MT)

總之，軸鍛件的無損檢測是一個以超聲波和磁粉檢測為核心、以嚴格標準為依據的系統性工程。方法的選擇和驗收等級的確定，直接取決于軸的服役條件、安全等級和行業規范。對于高端應用，采用相控陣超聲技術已成為提升檢測可靠性和效率的必然趨勢。
